钢板桩支护施工方案
发布日期:2019-9-9 浏览次数: 69次
一、工程概况
基坑钢板桩支护为50m,采用28#B槽钢作为钢板桩,槽钢长度为6m,间距为50cm,打入基础下2.5m,水平方向采用Φ20钢筋焊接布设,钢板桩之间采用木工板堵放,墙背采用素土夯填。
二、钢板桩支护设计及施工要点
1、支护对像
原基坑支护塌方段钢板桩支护。
2、支护方法
结合工程实际基坑特点,设计中采用型号为28#b槽钢作为钢板桩,每50cm设一根槽钢作为支护结构,钢板桩端头一端为尖头,方便打入,水平方向采用Φ20钢筋布设,间距为50cm,钢板桩之间采用木工板进行封堵,墙背采用素土夯填,以做到快速支护、快速撤除的特点。
3、钢板桩施工要点
1)钢板桩打设:优先采用静力压桩,打设困难时再考滤采用振动沉桩。
2)基坑开挖
①基坑开挖应遵循“开槽支撑,先撑后挖,分层开挖,严禁超挖”的原则。
②基坑周围地面设置临时排水沟,应避免漏水、渗水进入坑内。
③靠现状路面的基坑侧壁顶部1m范围内不得通行车辆,且1m外车辆荷载不得超过11Kpa。其它基坑侧壁顶部2m范围内不得堆载(如翻挖土),且2m外荷载不得超过10Kpa
④基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。
⑤发现异常情况时,应立即停止挖土,并应立即查清原因和采取措施,方能继续挖土。
⑥开挖至坑底标高后,坑底应及时满封闭并进行基础施工。
三、施工组织方案

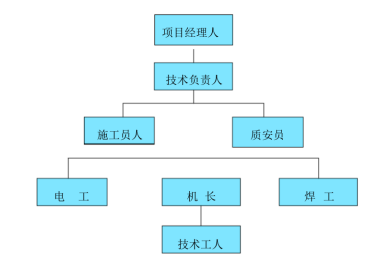

1、项目管理架构:

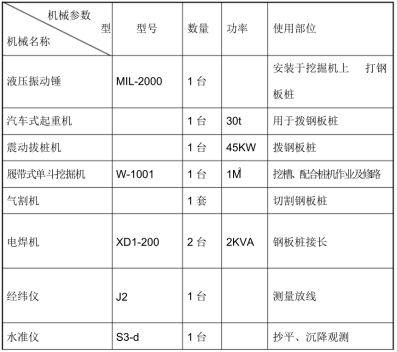

2、施工机械及设备



3、钢板桩的选用
1)钢板桩材料:采用28#b槽钢钢板桩,定尺度6m
2)每根钢板桩的使用寿命:按可周转20次考虑(包括日常维护情况下)。
3)采用Φ20钢筋为内横向支撑构件,焊接固定于钢板桩。
4、钢板桩检验
1)钢板桩由供方技术监督部门检查和验收。
2)钢板桩强垂直度允许偏差为1/150;沿基坑轴线方向墙面左右允许偏差为300mm
3)钢板桩桩底标高允许偏差为500mm
4)外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。
检查中要注意:
①对打入钢板桩有影响的焊接件应予以割除;
②有割孔、断面缺损的应予以补强;
③若钢板桩有严重锈蚀,应测量其实际断面厚度,以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查,对不符合要求的钢板桩需进行矫正。
5、施工工艺流程
①钢板桩位置的定位放线
②挖基槽
③施打钢板桩
④墙背素土回填
6、施工方法
1)施工放样与定位
①将施工区域控制点标明并经过复核无误后加以有效保护。
②定桩位:按顺序标明钢板桩的具体桩位,洒灰线标明。
2)钢板桩的吊装、堆放
①钢板桩吊运:装卸钢板桩宜采用两点吊。吊运时,每次起吊的钢板桩根数不宜过多,并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎,而单根吊运常用专用的吊具。
②钢板桩堆放:钢板桩堆放的地点,要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上,并便于运往打桩施工现场。
3)钢板桩施打
1)钢板桩施工关系到施工支护和安全,是本工程施工最关键的工序之一,在施工中要注意以下施工有关要求:
①钢板桩施打前一定要熟悉地下管线、构筑物的情况,认真放出准确的支护桩中线。
②打桩前,对钢板桩逐根检查,剔除连接锁口锈蚀、变形严重的钢板桩,不合格者待修整后才可使用。
③打桩前,应将尖头一端朝下,以方便打入。④在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不
能用拉齐方法调正时,拔起重打。
2)为保证钢板桩打设精度采用屏风式打入法。先用吊车将钢板桩吊至插桩点处进行插桩,在打桩过程中,为保证垂直度,用两台经纬仪在两个方向加以控制。打桩时,开始打设第一、二块钢板的打入位置和方向要确保精度,每打入1m测量一次。
3)要求
①钢板桩沉桩施工先试桩,试桩数量不小于10根。②钢板桩放线施工,桩头就位必须正确、垂直、沉桩过程中,随时检测,发现问题,及时处理。沉桩容许偏差:平面位置纵向100㎜,横向为-50㎜~0㎜;垂直度为5
③基坑开挖后钢板桩垂直平顺,无严重扭曲、倾斜和劈裂现象。
④沉桩施前必须平整清除地下、地面及高空障碍物,需保留的地下管线应挖露出来,加以保护。
⑤基坑土方和结构施工期间,对基坑围岩和支护系统进行动态观测。发现问题,及时处理。
四、基坑监测措施
1、基准网的建立
为了科学地预测基坑支护的稳定和周边环境的变化,及时预报和提供准确可靠的变形数据,因此建立基坑支护施工变形与沉降观测网,定期进行变形沉降观测。
2、基坑支护变形观测
1)基坑支护水平位移观测
在基坑边坡顶上布置基线,每条基线上设13个变形观测点,同时又作为沉降观测点。
2)基坑支护沉降观测
利用远离场区的城市高程系水准控制点或独立水准点作为沉降观测的起算点,与以上点联测,构成基坑支护沉降观测网。四面围墙周边附近各布置四个沉降观测点,与基坑周边浅埋基础建(构)筑物、重要管线监测点一起构成监测周边环境的沉降观测网。
3、观测方法
1)水平位移观测
分别在基线点四个角上设站,用J2型经纬仪观测四边网的水平角度(四边形内角),并与城市的大地控制网三角点联测水平夹角,检查基线点是否发生位移,在基线点正确无误的情况下,同时在四角测端上分别以对应的相邻角点定向,并观测定向基线上各预埋点的水平位移量初始读数。
2)沉降观测
对基坑边上的各点及周边点建立的沉降观测网的测量方法为:首先自远离基坑的城市水准控制点开始观测,引测至基坑周围后,按编定的各点观测次序依次观测,最后测至另一水准控制点符合,观测仪器采用S3-d型精密水准仪。
4、基坑周围建()筑物等的监测措施
工程对基坑周边20米范围内的所有建(构)筑物进行监测,并特别对临近坑边1.5H2.0H范围内建(构)筑物,包括道路、市政管道、电力电缆、电信管网等加强监测力度。具体监测措施是:
1)对建(构)筑物,定期进行沉降变形观测。
2)施工前,了解地下管线的分布情况,对整个场地的地下管线进行摸底,并在地面投影其轴线走向,布置变形观测点进行监测;对某些变形要求较高及紧邻基坑开挖边缘的重要管线,预先做好加固处理措施。
五、质量保证措施
1、严格遵守和执行有关的施工质量规范。
2、实行质量管理项目部负责制,配置专职质检员,具体负责质量管理工作。严格按项目部管理体系进行施工管理。
3、钢板桩施打前必须进行选材,对有变形的进行矫正。
4、钢板桩质量要求
桩的垂直度控制在1%以内;
桩底高程误差控制在10cm左右;
沉桩要连续,不允许出现不连锁现象;
桩的平面位移控制在15cm以内。
六、安全施工措施
1、基坑顶周边设置连续封闭的安全护栏,防止人员坠落。
2、为切实保证施工人员安全,树立“安全第一,预防为主”的思想,根据国家建设部颁发的安全检查评分标准制订具体措施。
3、建立安全保证体系,除企业已有的机构外,工地设立安全管理机构,工程项目设立安全小组、班组设安全员,形成一个健全的安全保证体系,工地的安全管理机构负责工地日常的安全工作,定期组织安全检查,对不符合要求的要及时发出整改通知,指导工程项目部和班组安全员的工作,对违章作业者进行批评教育和处罚。
4、优化安全技术组织措施,包括以改善施工劳动条件,防止伤亡事故和职业病为目的的一切技术措施,如积极改进施工工艺和操作方法,改善劳动条件,减轻劳动强度,消除危险因素,机械设备应设有安全装置。
5、机械操作人员必须持证上岗,各种作业人员应配带相应的安全防护用具及劳保用品,严禁操作人员违章作业,管理人员违章指挥。
6、施工中所有机械、电器设备必须达到国家安全防护标准,自制设备、设施应通过安全检验,一切设备应经过工前性能检验合格后方可使用,并由专人负责,严格执行交接班制度,并按规定定期检查保养。
7、凡进入现场的一切人员,均要戴安全帽,正确使用“三宝”。要配合公司安全月检工作,工程项目部要实行周检,项目点要日检,施工中应抽检,及时消除安全隐患。
8、严格执行各项安全操作规程,施工前要进行安全交底,每月定期进行安全教育,加强工人的安全意识教育。
9、在主要入口处挂醒目的安全防火宣传语牌。
10、现场施工用高低压设备及线路,严禁电线随地走,所有电箱应有门、有锁,有危险标志。严格执行《施工现场临时用电安全技术规范》的规定,现场采用“三相五线”制供电,执行“一机一闸一漏电保护开关”制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护,施工现场所有用电设备,必须按规定设置漏电保护装置,要定期检查,发现问题及时处理。
11、加强安全教育和监督,坚持经常性的安全交底制度,提高施工人员的安全生产意识,及时消除事故隐患。
12、在施工过程中,对地面沉降、支护部位要定期观察测试,加强对支护的监控。
13、所有施工人员均应掌握安全用电基本知识和设备性能,用电人员各自保护好自用设备的负荷、地线和开关箱,发现问题及时找电工解决,严禁非专业电气操作人员乱动电器设备。
14、配电系统分级配电电箱、开关箱外观必须完整、牢固,防雨防尘。
15、多机作业用电必须分闸,严禁一闸多机和一闸多用,施工现场电缆、电线必须按规定架设,严禁拖地和乱拉乱搭。
16、各种机械要有专人负责维修、保养,并经常对机械运行的关键部位进行检查。
17、使用机械时,操作员要密切注意机上的仪器、仪表、指针是否超出安全范围,机体是否有异常振动及发出异响,出现问题应进行停电关机处理,不得擅离职守,隐瞒不报。
18、设备基础必须平稳、牢固,基本的锚固、支撑措施必须齐全,不得使用临时支撑,高大机械在多风季节前设缆风绳。
七、文明施工措施
1、为避免施工现场的混乱现象,现场文明施工区域派专人负责,落实岗位责任制,搞好环境卫生工作。
2、施工现场必须按施工平面图进行布置,不能随意改变。
3、工地现场入口设置现场标志牌,明确各区域负责范围,不定期检查和督促。
4、现场材料进场道路保持畅通无阻,排水畅通,无积水,场地整洁、材料堆放整齐,无施工垃圾。
