一、系统概况

SEC系统全称重要厂用水系统，又称应急生水系统，它的主要功能是在电站正常运作或事故工况条件下将设备冷却水系统（RRI）所传输的热量传递到海水中，由于RRI系统所冷却的部分设备与核岛安全系统有关，所以SEC亦成为保证电厂安全运行的重要一环。

    由LX分队负责安装的SEC系统分为SEC1和SEC2两个子系统。管内介质为海水。是以衬胶碳钢28寸管道为主，金属浸塑碳钢管道、不锈钢管道、玻璃钢管道等多种管道共同组成的。系统管线将从PX厂房抽起的海水，穿过GA廊道、电气厂房（LX），进入公用厂房（NX）N60/61区域的RRI/SEC热交换器，后将带走热量的海水排入SEC集水坑。每台机组的管道常约1250米。

二、安装注意事项

1、文件准备

安装SEC系统管道，首先是把管道安装所需的文件准备齐全。除了正常编制的质量计划外，因SEC系统涉及的管道种类多，所以在管道与管道连接、或管道与设备连接时的栓接力矩、平行度要先查看是否齐全，若有缺漏，优先发澄清补齐。例如：金属浸塑管、钢塑复合管的拧紧力矩值，管道泵连接的力矩值等。

由于衬胶法兰在SEC系统施工里占大头，所以把程序：SEC氯丁橡胶衬胶管道的安装要牢牢掌握。

2、放线阶段

管道支架放线工作应进行在管道支架落位前期，放线人员认真核对图纸提供的信息数据，准备标定出：GA廊道与泵房接口位置，GA廊道两个转向位置，LX区域与廊道接口位置的X、Y轴坐标点，预防因施工因素造成接口距离误差。如发现图纸信息上管段尺寸与现场坐标点不符合等情况，认真仔细排查问题原因，若是信息错误出在图纸上，现场应及时澄清反馈给上游部门，解决处理意见。

3、管道安装

SEC系统管道施工的主体对象是泵房、廊道内闭合段，由于尺寸、体积较大，作业周期长，材料的催发配送一定要提前安排，管段落位前，作业负责人需理清吊装次序，整个吊装过程要注意安全监督和成品保护，避免人员误伤和管段磕碰，预制闭合段时，施工者须检查法兰螺栓孔数量、标准是否与土建母管保持一致，法兰与管段口径是否匹配并满足焊接要求，另外，为保证返厂衬胶的时间，作业班组需调派技术能手加快预制步伐，正式连接管线的工期要尽量避开雨季，以防坑道积水过深无法工作，在廊道内施工时，因环境潮湿，空间狭长局促，打磨管口时要佩戴好耳塞，注意管口防潮、防异物的保护，管口焊接时应放置通风设备促进空气流通，减少烟尘对人身的伤害，已定位的管线要根据图纸预留好膨胀节、检修段等位置两端的距离，其法兰栓接所用的聚四氟乙烯垫片可预先加工。

4、支架安装

SEC系统管道的支架安装关键点在GA廊道、L82/83、N80/81里面，这些28寸管道上的支架安装不能再管道落位前进行，管道先落位在水泥墩上再进行支架一二阶段的安装。安装时注意图纸给出的支架功能，不要装错。

5、法兰连接技巧

1）法兰栓接作为管道安装工作的重要组成部分，面对数以百计的管线连接任务，不采取灵活便捷的办法必定会拖延工程进度，在提取以往工作经验的基础上，管道队总结了安装技巧，即在不影响力矩操作的前提下，将止动垫片的侧耳以适当的力道弯折出一个角度，安装法兰时就可以轻松顺畅，节省锁片敲定的时间和人力。

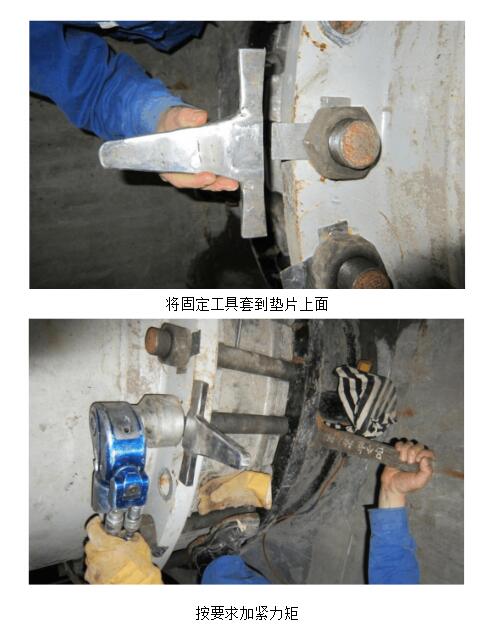

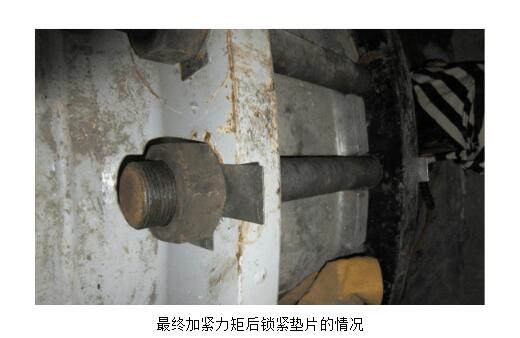

2）由于现场进行法兰连接时，随着紧固力矩值的加大锁片就会随之转动跑偏，加上每次紧固前螺栓本体需先涂抹黄油，这无疑为锁片的校正增加了难度：每一对法兰的紧固有60%的时间浪费在了校正锁片上，现场总是紧了松，松了紧，再加上力矩值较大，操作起来既费时又费力。鉴于此情况，班内人员开动脑筋，设计并加工出了双耳止动垫片紧固器，很好地解决了这个问题，特别是在如SEC系统一样的大管道上进行法兰螺栓作业时十分好用。如下

三、其他注意事项

1）SEC系统工作所涉及的大多为高空、受限环境，人员安全技能知识的提高培训至关重要，加上员工良好的身心状态，每个方面都缺一不可。

2）登高作业时，安全带的正确使用。

3）脚手架隐患情况的排查，泵房上下20米，掉个小木块都是大事件。

4）焊接时周边杂物的清理、防火防坠措施的设立。

5）打磨、切割时，作业人员需要首先佩戴好个人防护用品。

6）注意电源线的拉设和气瓶的摆放，GA廊道位置狭窄，不能阻碍通道。

7）管道内打磨空间狭小，在进入前先检查角磨机运转是否正常，防止管道打磨时受到伤害。

8）进入管道内施工前，作业人员必须确认受限空间作业许可是否齐全并设置专人看护，随时查看各类动态，保证人身安全。
